水肥一體化系自動灌溉系統由水肥一體化云服務平臺、田間氣象墑情監測系統、田間灌溉控制系統、智能水肥一體機等組成。

1.水肥一體化云服務平臺

    水肥一體化云服務平臺為系統的數據服務和應用服務中心，平臺對接收到的作物生長圖像、田間氣象和墑情監測數據、田間灌溉的監測數據進行存儲、處理，并為應用終端提供實時監測數據和歷史數據分析以及應用服務。

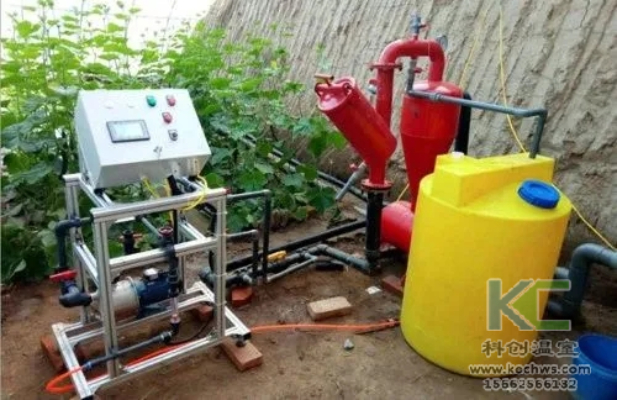

2.智能水肥一體機

    智能水肥一體機是水肥一體化系統中非常重要的組成部分，是整個系統的驅動、監測和控制中樞，通過接收作物生長環境監測數據，并利用EC、PH值等傳感器實現肥液的精準調配，根據平臺的灌溉施肥策略，對作物實施科學、智能的自動化灌水、施肥。

3.田間氣象墑情監測系統

    田間氣象墑情監測系統是通過傳感器對作物生長區的氣溫、相對濕度、風向、風速、雨量、土壤含水量、地溫、輻射等進行監測，并將監測信息及時傳送到監控中心，為農業氣象監測和水肥一體化管理提供氣象、墑情等作物生長環境數據。

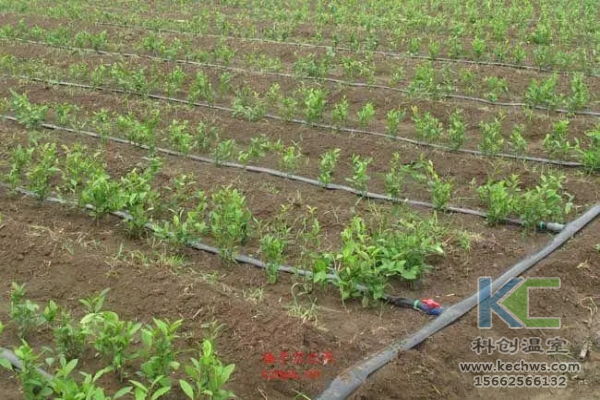

4.田間灌溉控制系統

    田間灌溉系統由灌溉閥控器和安裝在田間管道的電磁閥組成，閥控器通過LORA通信方式與智能水肥一體機交互，執行對電磁閥的開啟和關閉操作。

    以上便是水肥一體化主要組成部分，各個部分的協調工作使得整個水肥一體化系統有序的進行，大大節約了水和肥的使用量。
